Interprétation du masque solaire

Le relevé de masque issue de l'étape précédente va nous permettre de savoir à quelle heure de la journée et à quels moments de l'année, les capteurs solaires seront à l'ombre.

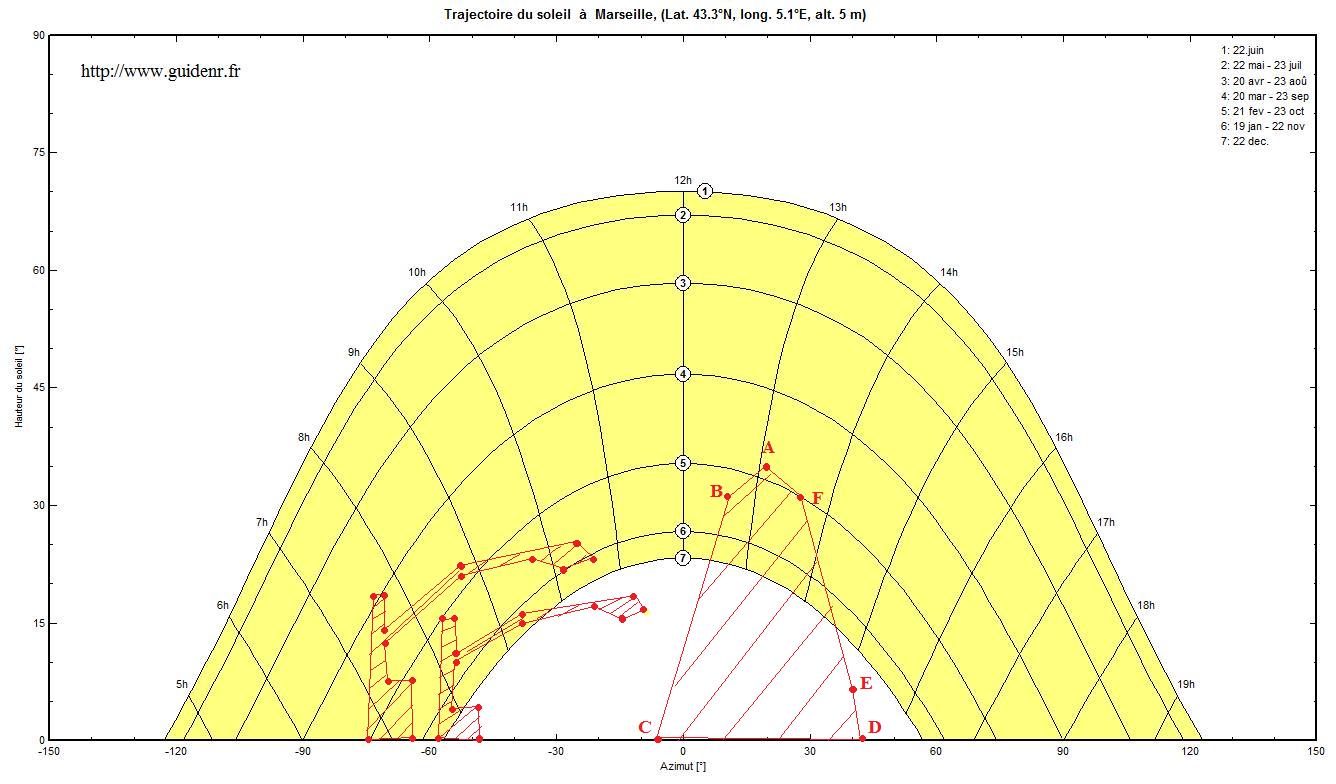

Reprenons le relevé de masque de l'exemple précédent :

Réaliser un relevé de masque
Comment interpréter ce relevé de masque ?

L'intersection entre le zone hachurée (en rouge) et la course du soleil correspond aux périodes pendant lesquelles les capteurs sont à l'ombre.

Exemples

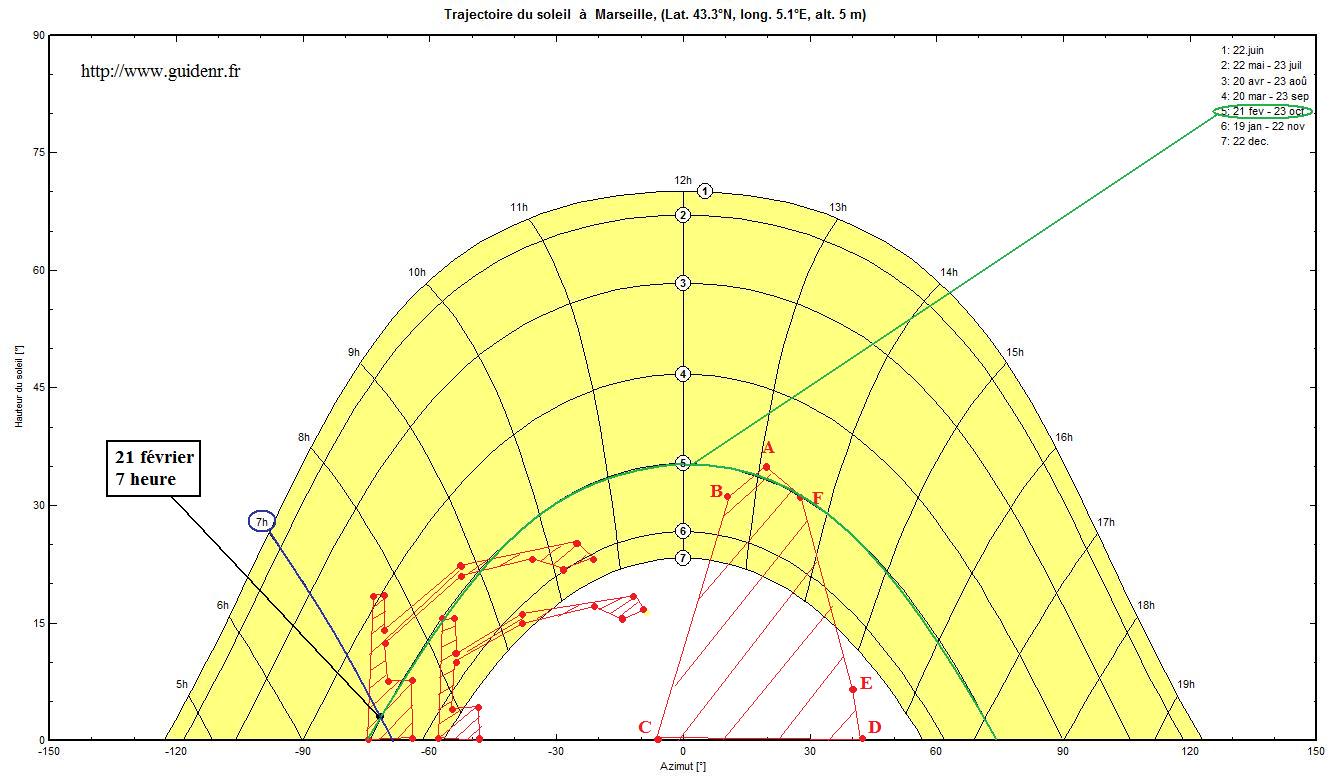

Le 21 février à 7 heure (heure solaire), les capteurs seront à l'ombre, car à cet instant, le soleil est dans la zone rouege hachurée :

Interpréter un relevé de masque

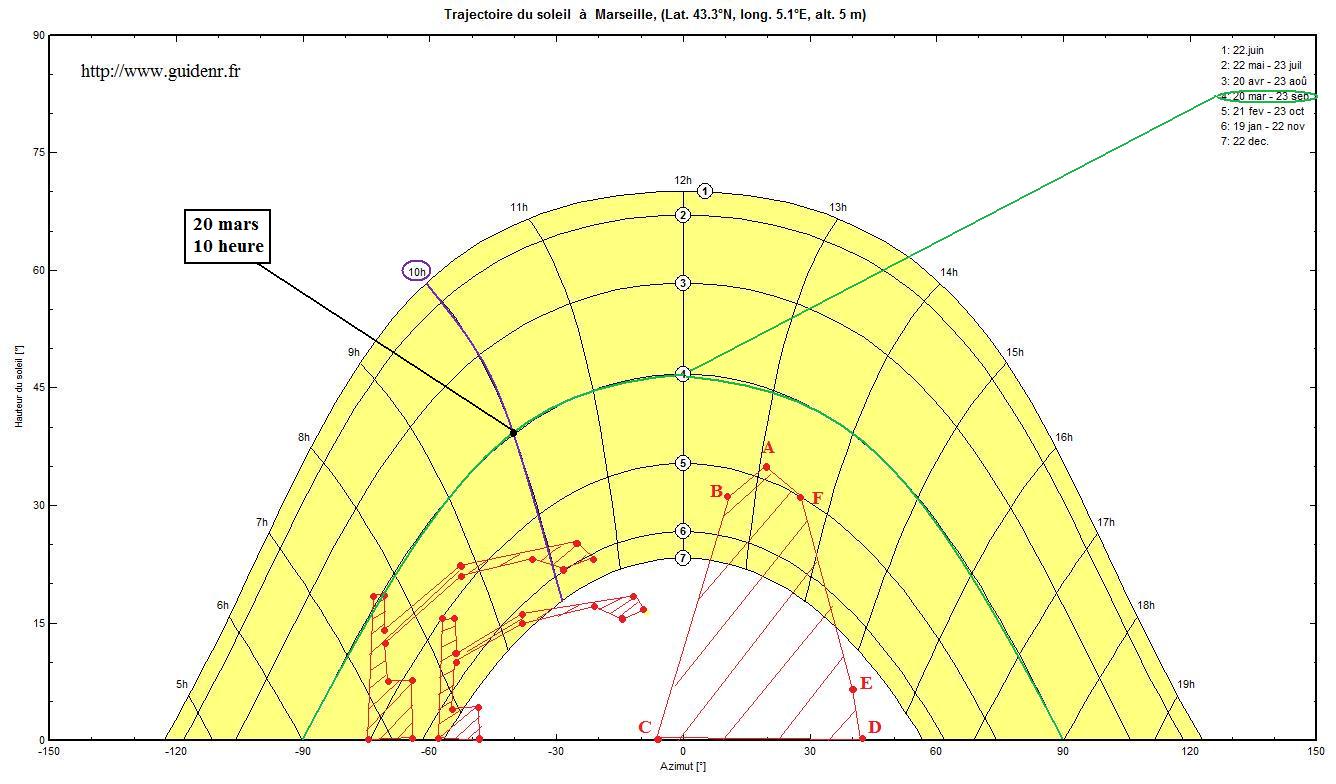

Le 20 mars à 10 heure (heure solaire), les capteurs ne seront pas à l'ombre, car à cet instant, le soleil n'est pas dans la zone rouge hachurée :



Interpréter un relevé de masque
