Explication du processus de stockage de l'ECS

Nous expliquons ci-dessous le principe de stockage de l'eau chaude sanitaire.

Etape 1 : la nuit

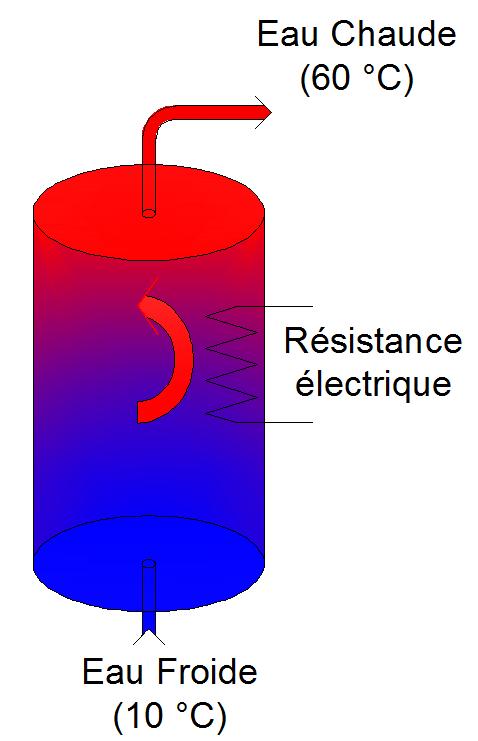

Ballon électrique pendant la nuit : l'eau sanitaire est chauffée
Pendant la nuit, la résistance électrique fonctionne.

En chauffant, elle fournit de la chaleur à l’eau contenue dans le ballon.

La résistance électrique est équipée d’une horloge qui commande la mise en marche de la résistance uniquement pendant les heures creuses (la nuit).

Ci-dessous des photos de résistances électriques présentes dans les ballons d’eau chaude électrique :

Résistances électriques présentes dans les ballons d'eau chaude


Etape 2 : le matin

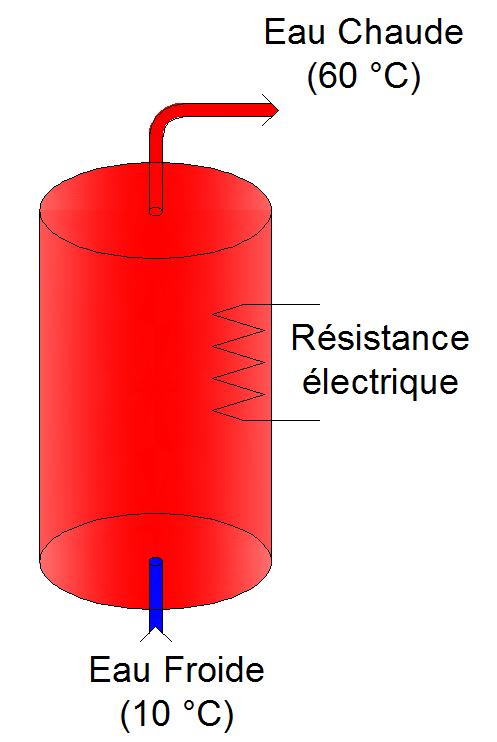

Ballon électrique au matin : l'eau sanitaire est chaude
Le matin, l’eau contenue dans le ballon est chaude, prête à être consommée.

La température de l'eau chaude doit être comprise entre 50°C et 60°C, selon les cas.


Etape 3 : à midi

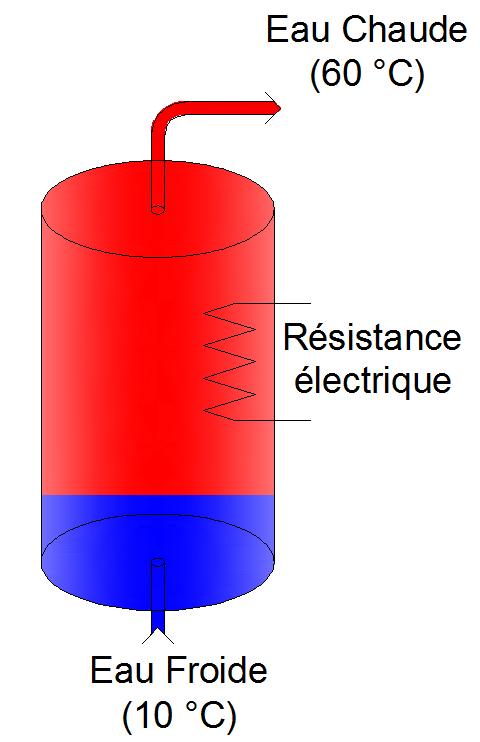

Ballon électrique à midi : une partie de l'eau sanitaire est froide, mais le phénomène de stratification permet de conserver de l'eau chaude en sortie haute du ballon
L’eau chaude puisée par le haut est remplacée par l’eau froide du réseau en bas.

Le phénomène de stratification permet d’éviter le mélange de l’eau froide et de l’eau chaude. Ainsi, on conserve de l’eau chaude à température disponible.






Etape 4 : le soir

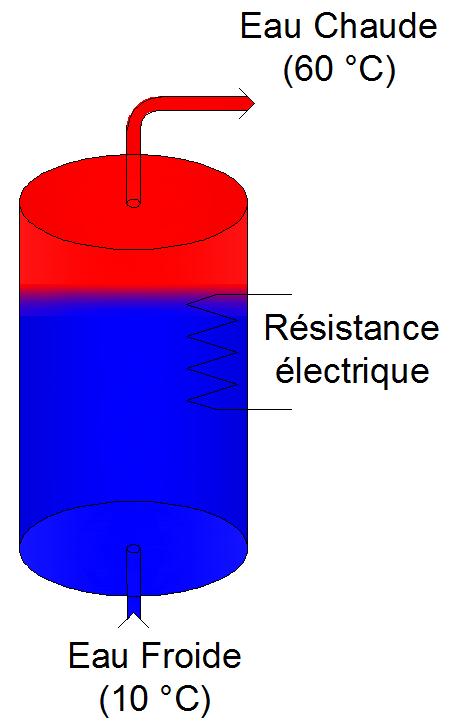

Ballon électrique le soir : la quasi-totalité de l’eau chaude a été puisée
Le soir, la quasi-totalité de l’eau chaude a été puisée.

Le volume du ballon est, dans ce cas, bien dimensionné car il a permis de subvenir à l’ensemble des besoins d’eau chaude des usagers.

La nuit arrivant, la résistance électrique va se mettre en marche afin de chauffer à nouveau l’eau du ballon.

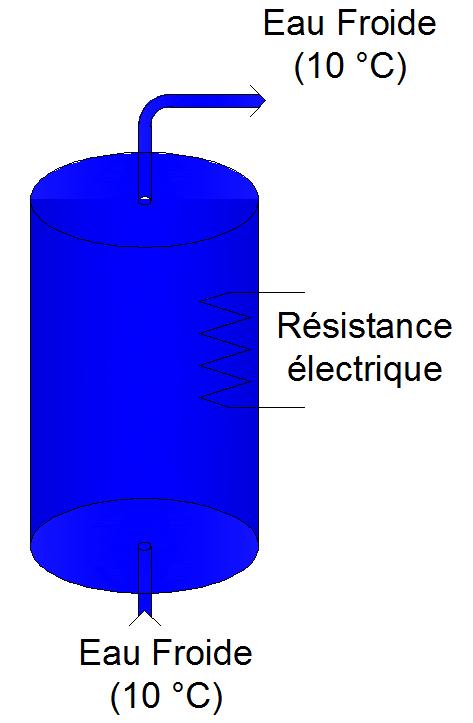

Ballon électrique le soir : cas où il n'y a plus d'eau chaude dans le ballon
Lorsque la totalité de l’eau chaude a été puisée, il n’y a plus d’eau chaude.

Dans ce cas, on prend son mal en patience en attendant le lendemain matin, ou alors on force la résistance électrique à se mettre en marche.

Cette situation d’absence d’eau chaude ne devrait, à priori, jamais apparaître ou alors très ponctuellement.

En effet, on dimensionne toujours le volume du ballon en fonction des besoins d’eau journaliers des usagers, de telle sorte qu’il y ait toujours une réserve d’eau chaude le soir.

Ponctuellement, il se peut que la consommation d’eau chaude soit supérieure à la normale (présence d’invités par exemple). Dans ce cas, le volume du ballon d’eau chaude peut ne pas être suffisant.
