Chauffe Eau Solaire Individuel > L’appoint

L’intensité du rayonnement solaire est irrégulière. Il est donc indispensable de disposer d’un ballon de stockage et d’un appoint :
  • Un ballon pour stocker l’énergie lorsqu’elle est disponible et la restituer en fonction des besoins (sur une période de temps donnée) ;
  • Un appoint pour disposer d’une source d’énergie complémentaire afin de fournir la totalité des besoins lorsque le stock thermique est épuisé et lorsque l’énergie solaire est insuffisante.




Il existe trois configurations possibles :

1) Ballon solaire bi-énergie avec appoint intégré par échangeur ou résistance électrique


Un complément d’appoint par le biais d’une résistance électrique (ballon solaire mixte) permet l’arrêt complet de la chaudière en période estivale.

Ballon solaire bi-énergie avec appoint intégré par échangeur ou résistance électrique
Ballon solaire bi-énergie avec appoint intégré par échangeur ou résistance électrique


2) Ballon solaire en série avec un ballon d’appoint (échangeur ou résistance électrique)


Ballon solaire en série avec un ballon d’appoint (échangeur ou résistance électrique)
Ballon solaire en série avec un ballon d’appoint (échangeur ou résistance électrique)

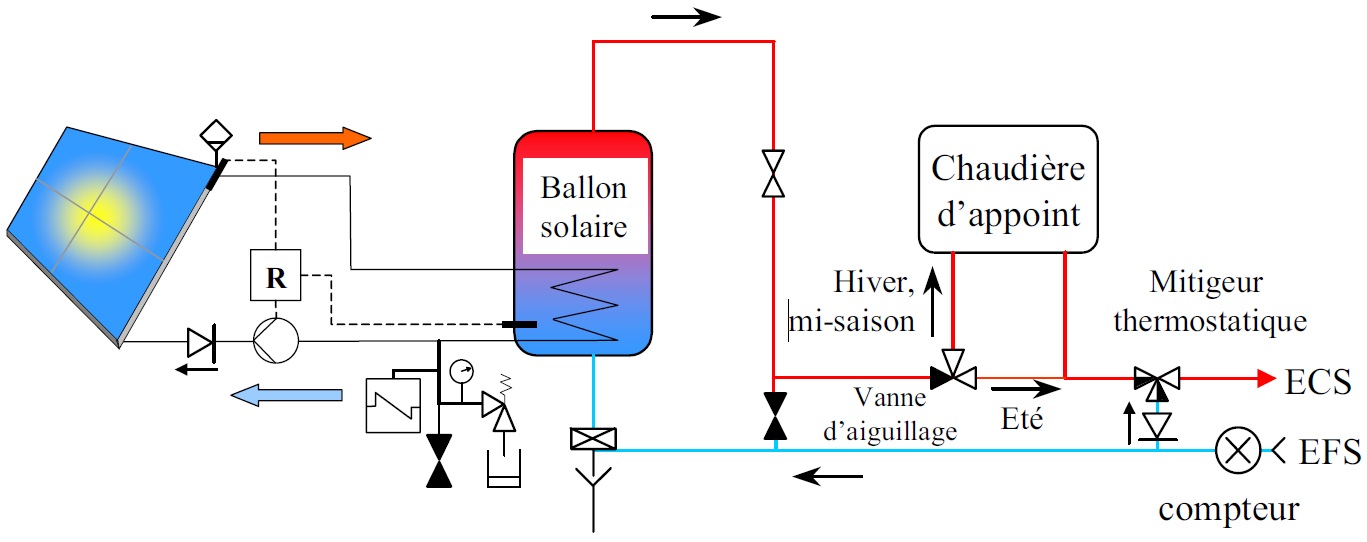

3) Ballon solaire en série avec un appoint séparé par chaudière gaz instantanée à puissance modulable


Les critères de choix du type d’appoint sont présentés dans la partie dimensionnement

Ballon solaire en série avec un appoint séparé par chaudière gaz instantanée à puissance modulable
Ballon solaire en série avec un appoint séparé par chaudière gaz instantanée à puissance modulable
