LE MITIGEUR THERMOSTATIQUE


La réglementation fixe une limite de la température de l’eau chaude sanitaire à 60°C aux points de puisage non destinés à la toilette et 50°C aux autres points de puisage (arrêté du 23 juin 1978 modifié par l’arrêté du 30 novembre 2005).

Le mitigeur permet de limiter la température de l’eau en différents points de l’installation. En effet, sans ce dispositif, en été, l’eau aux points de puisage pourrait dépasser 80°C. 1 seconde à 70°C occasionne des brûlures graves à la peau.



Un mitigeur thermostatique est placé après l’appoint, au départ de l’eau chaude vers les différents points de puisage. Il est réglé pour délivrer une eau à 60°C maximum.

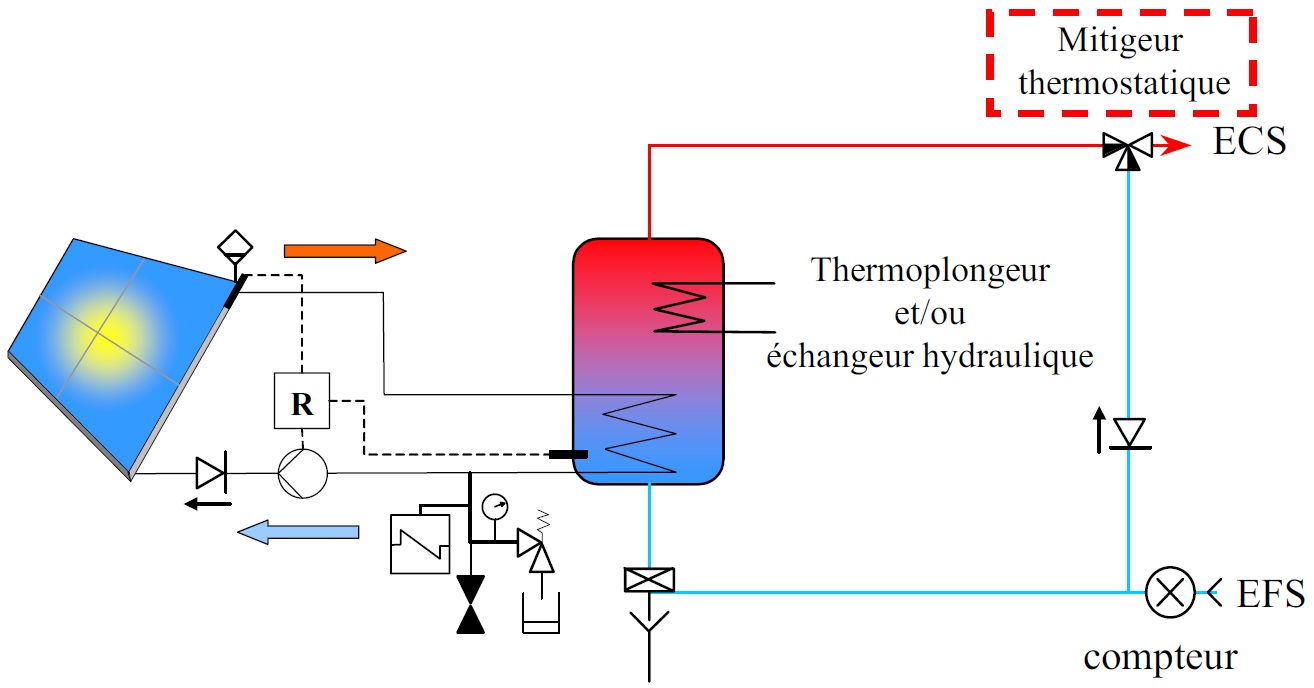

Le positionnement du mitigeur
Le positionnement du mitigeur
Le positionnement du mitigeur


GROUPE DE SECURITE


Le groupe de sécurité, placé en amont du ballon, rassemble, en un seul accessoire, les quatre fonctions suivantes :
  • Robinet d’arrêt.
  • Clapet anti-retour : il évite le refoulement de l’eau chaude en cas de baisse de la pression.
  • Robinet de vidange.
  • Soupape de sûreté : elle prévient l’accroissement de la pression dans le ballon ECS au delà de 7 bars.
Le groupe de sécurité doit être raccordé à l’égout, par un écoulement visible.


Lorsque l’eau sanitaire est très dure (Titre Hydrotimétrique > 30), il convient d’installer un vase d’expansion sanitaire évitant les fuites permanentes du groupe de sécurité (jusqu’à 5 litres par jour). Sa capacité doit être d’environ de 4 litres/100 litres de stockage ECS.

EMPLACEMENT DU BALLON SOLAIREE


Dans le cas d’une installation de CESI à appoint séparé, il est indispensable de disposer le ballon ECS en amont de l’appoint.

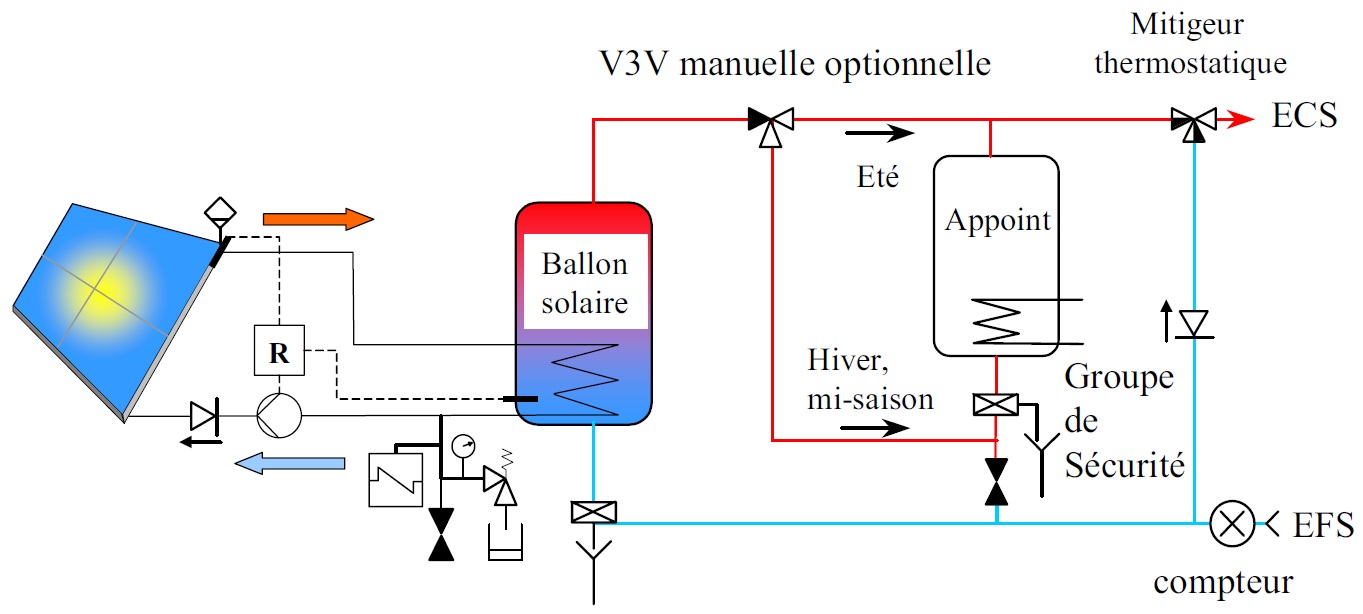

Emplacement du ballon solaire
Emplacement du ballon solaire
