Chauffe Eau Solaire Individuel > La régulation

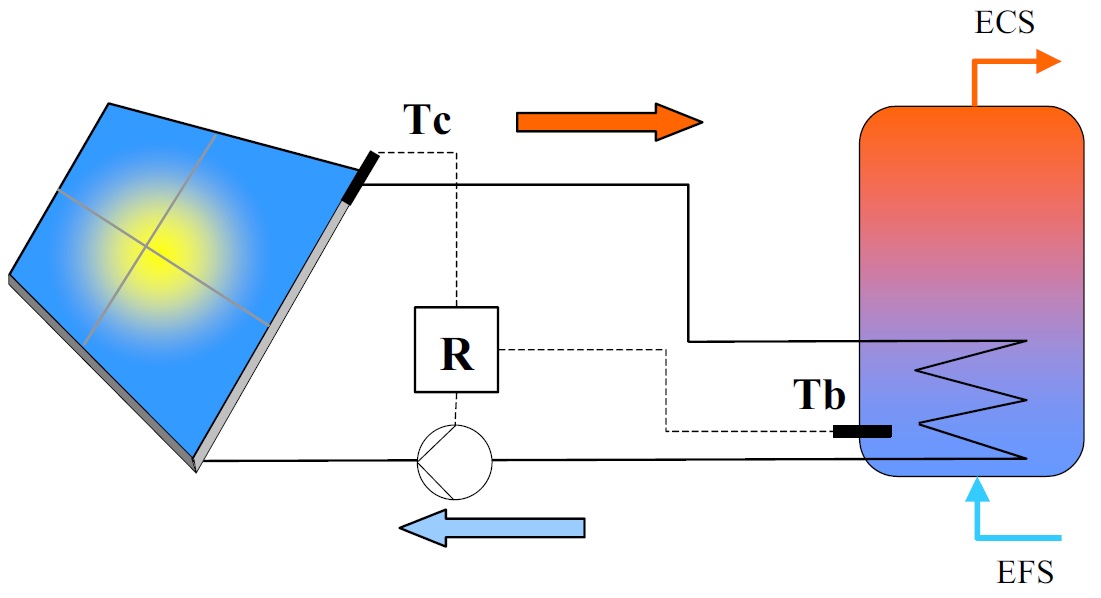

Le principe de base de la régulation d’un CESI est simple. Le rôle du dispositif de régulation est de commander le transfert de l’énergie solaire captée vers le ballon de stockage, seulement si la température du fluide caloporteur dans les capteurs est supérieure à celle de l’eau sanitaire contenue en partie basse du ballon solaire. La mise en route et l'arrêt de la pompe de circulation sont assurés par un régulateur différentiel en fonction des températures Tb et Tc représentées sur le schéma simplifié ci-dessous.



Chauffe Eau Solaire Individuel > La régulation => Tb : Température au bas du ballon ou en sortie d’échangeur

=> Tc : Température à la sortie du capteur

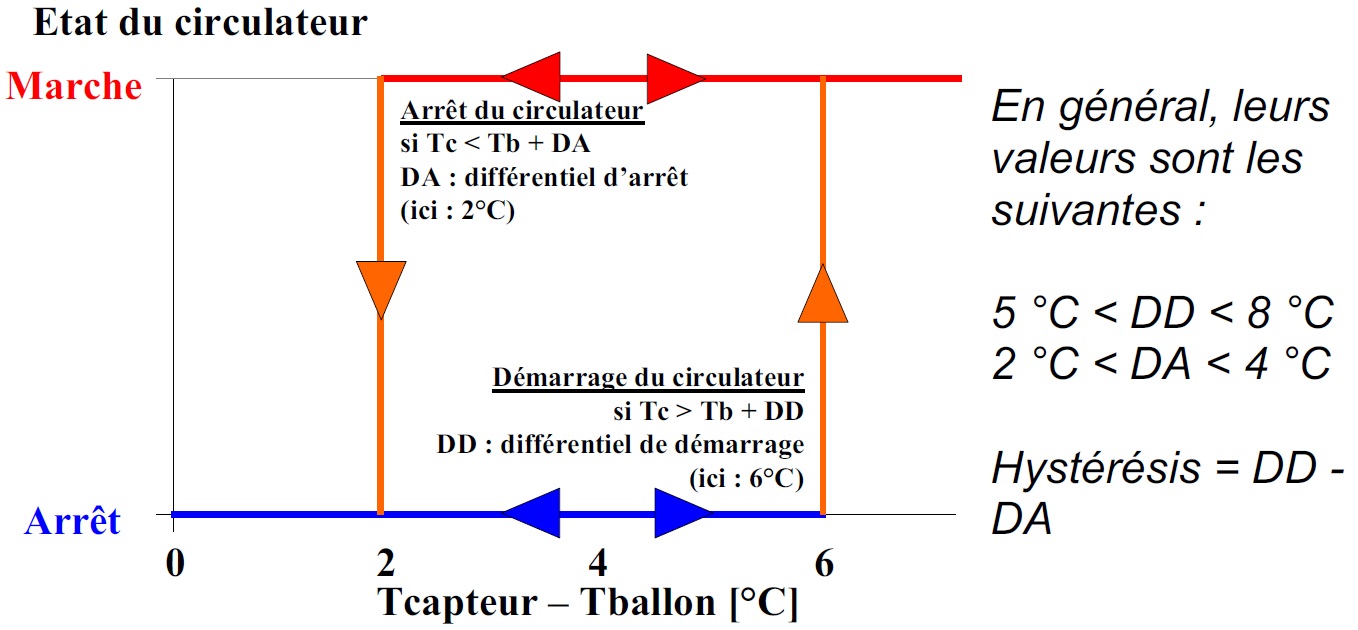

La régulation doit intégrer un Différentiel au Démarrage (DD) et à l'Arrêt (DA), basé sur le principe de l’hystérésis. Afin de limiter le nombre de démarrage et d’arrêt du circulateur, certains fabricants.



Les valeurs (DD et DA ou DD et hystérésis) sont réglables (voir préconisations fabricants)
