Les purgeurs dans une installation solaire à thermosiphon

Le rôle des purgeurs est d’évacuer l’air qui se serait introduit dans le réseau de canalisation :

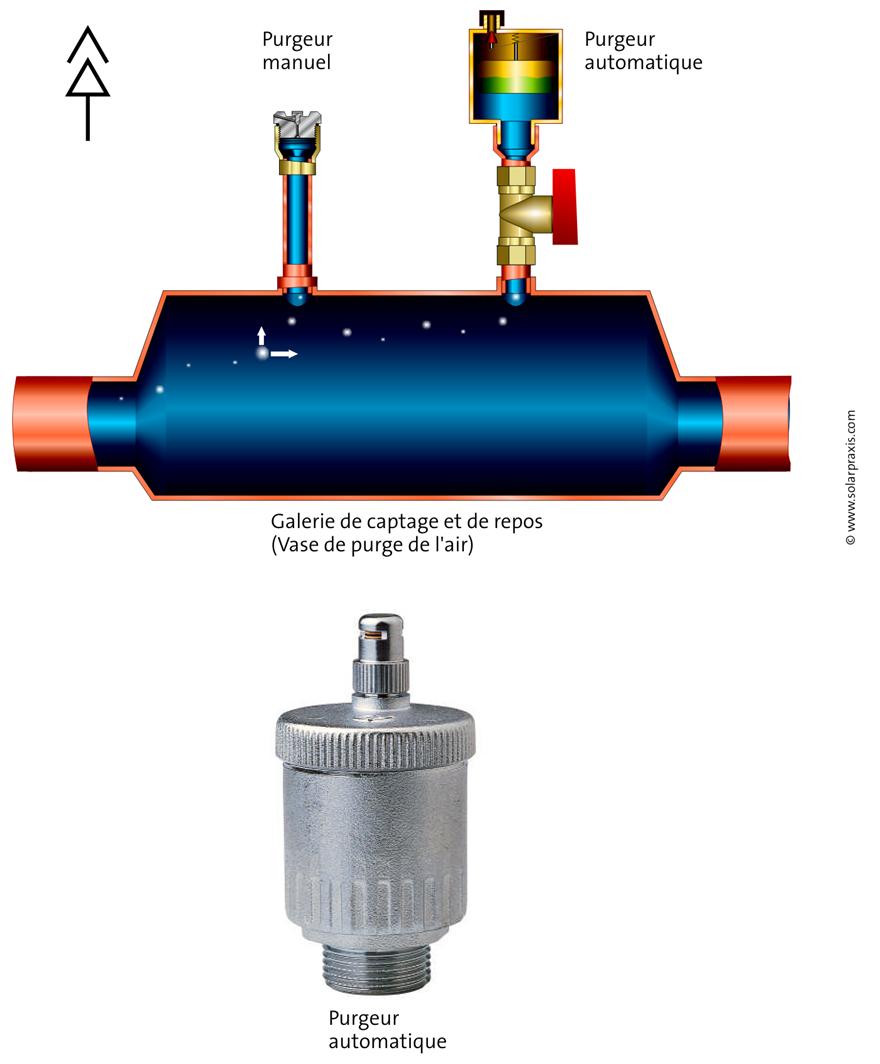

Purgeur dans une installation solaire thermique à thermosiphon


Purgeur dans une installation solaire thermique à thermosiphon
La position idéale des purgeurs se trouve à l’endroit le plus élevé de l’installation.

On aura intérêt à intercaler un ballon de dégazage entre l’installation et le purgeur, ceci afin que s’accumule l’air qui peut avoir pénétré dans le circuit.

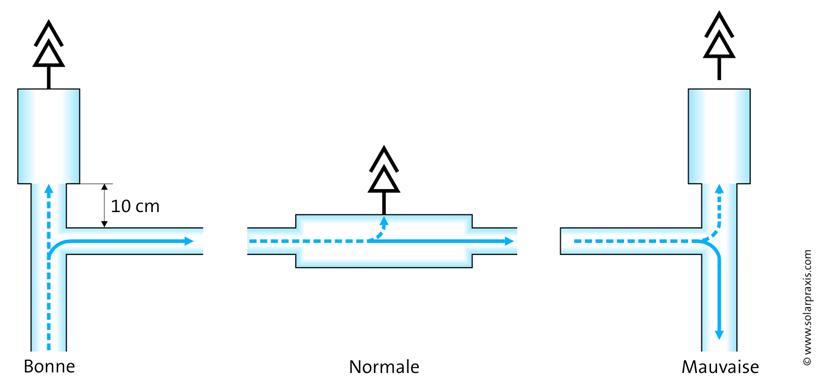

Il convient de placer le purgeur comme indiqué sur le schéma pour éviter que l’air ne soit entraîné par le fluide. Un tel phénomène peut en effet se manifester lorsque la vitesse du fluide dépasse 0,4 m/s.

Il est primordial d’installer des purgeurs lorsque les canalisations d’une installation sont sujettes à des entrées d’air (installations ouvertes).





Les purgeurs se montent en position verticale, en tous les points de l'installation où les accumulations de gaz risquent d'en perturber le bon fonctionnement.

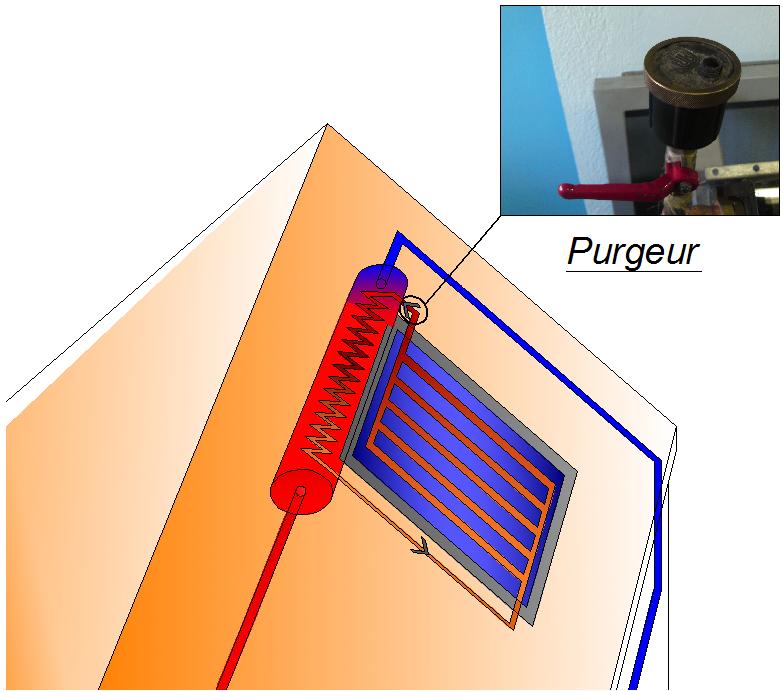

Sur une installation solaire thermique, il est d'usage d'installer un purgeur automatique avec une vanne au point haut du circuit primaire :

Position du purgeur dans une installation solaire thermique à thermosiphon
