Diamètre des tuyaux d'une installation solaire thermique à thermosiphon

Les forces motrices du thermosiphon sont relativement faibles. Par conséquent les tubes doivent être d’un diamètre relativement grand, tout en étant les plus courts et les plus rectilignes possibles, afin de réduire les pertes de charges. Des études expérimentales, exposées dans le rapport du CSTB « Caractérisation et amélioration des systèmes solaires thermiques fonctionnant en thermosiphon », montrent que le diamètre des tuyauteries de systèmes solaires à thermosiphon doivent respecter les conditions suivantes :

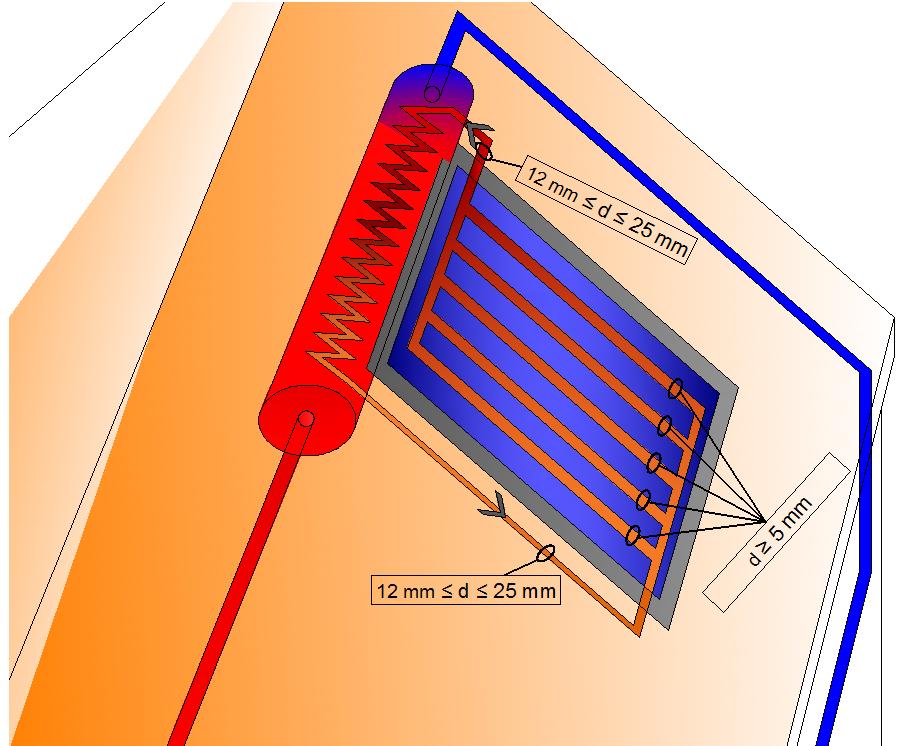

Diamètre des tuyaux dans une installation solaire thermique à thermosiphon


Pour des diamètres inférieurs à ceux indiqués sur la figure ci-dessus, les performances du système solaire à thermosiphon chutent considérablement.
