Les capteurs plans

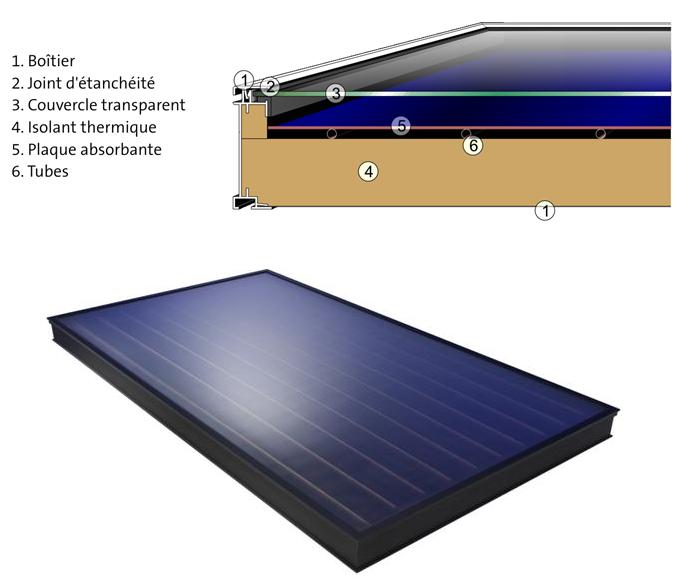

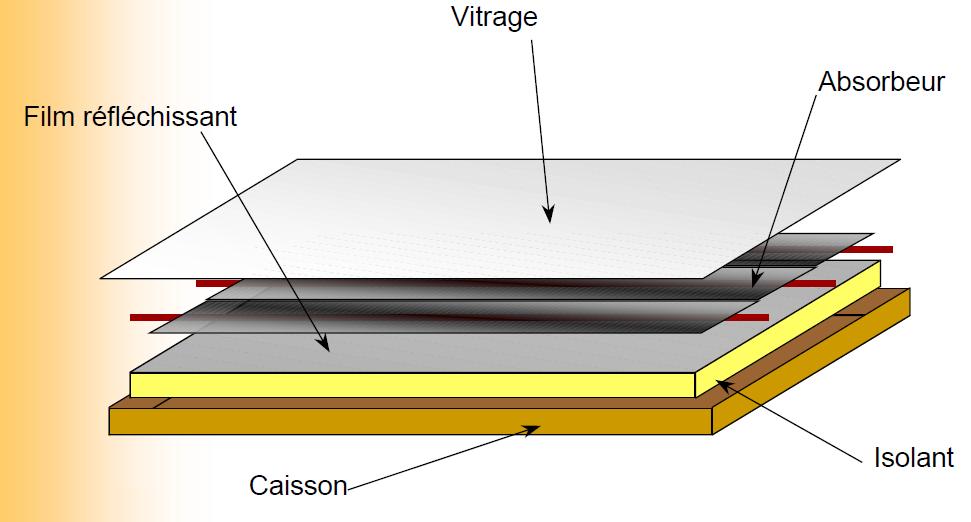

Un capteur plan vitré est composé :

• d'un caisson,
• d'un isolant permettant de limiter les fuites thermiques en sous face et sur les bords,
• D'un film réfléchissant,
• d'un faisceau de tubes cylindriques,
• une surface absorbante placée à l'intérieur du coffre,
• un vitrage fixé sur le caisson

Les tubes sont parcourus par un fluide caloporteur (eau + antigel). Cette eau se réchauffe au fil de l'écoulement dans les tubes.
